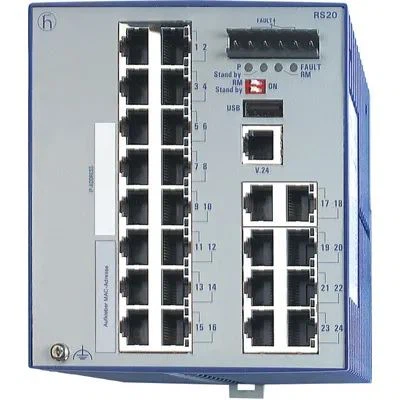

Hirschmann RS 20-2400 T1T1SDAE (RS 20-2400 T1T1SDAEHH) 24 portove prekidač
KonfiguratorOpis
Hirshcmann 24 portove prebacite brze Ethernet portove sa / bez POE
Hirshcmann RS 20-2400 T1T1SDAE Kompaktni Ethernet sklopci koji upravlja Ethernet-om mogu se primiti od 4 do 25 portnih gustoća i dostupni su sa različitim brzim Ethernet-om portovima - sav bakar ili 1, 2 ili 3 portu vlakana. Vlaknasti portovi dostupni su u multimodu i / ili singlemode.
Tehnički Specifikacije
Proizvodopis
|
Opis |
Upravljana brzo-ethernet-prekidač za DIN šine za trgovinu i prebacivanje naprijed, dizajn bez obnaljanja; Softverski sloj 2 poboljšana |
|
Luka vrsta ikoličina |
24 portova ukupno: 22 x standard 10/100 baza TX, RJ45; Uplink 1: 1 x 10 / 100Base-TX, RJ45; Uplink 2: 1 X 10 / 100Base-TX, RJ45 |
Više Sučelja
|
Snaga Snabdevanje / signalizacija kontakt |
1 x Plug-in terminalni blok, 6- pin |
|
V.24 sučelje |
1 x RJ11 utičnica |
|
USB sučelje |
1 x USB za povezivanje adaptera za automatsku konfiguraciju ACA 21- USB |
Mreža veličina - dužina od kabl
|
Uvijen par(TP) |
Port 1 - 22: 0 - 100 M \\\ 1: 0 - 100 M \\\ uplenk 2: 0 - 100 M |
Mreža veličina - kaskadivost
|
Linija - / zvezda topologija |
bilo koji |
|
Zvoniti struktura (Hiper-prsten) količina prekidači |
5 {1}} (vremenska konfiguracija 0,3 sek.) |
Snagazahtjevi
|
Radno Napon |
12/24 / 48V DC (9, 6-60) V i 24V AC (18-30) V (suvišni) |
|
Snaga potrošnja |
Maks. 14,5 W |
|
Snaga izlaz u BTU (IT) / h |
Maks. 52.9 |
Softver
|
Prebacivanje |
Onemogući učenje (funkcionalnost čvorišta), neovisno učenje VLAN, statički upisi u Unicast / Multicast adresa, prioritet QoS / PORT (802.1D / P), egress emitiraj graničnik po luci (802.190), VLAN (802.1Q), IGMP Snooping / Querier (V1 / V2 / V3) |
|
Suvišnost |
Hiper-prsten (menadžer), hiper-prsten (prsten za prsten), protokol o reduciranja medija (MRP) (IEC {62439-2), Redukovana mreža, RSTP 802.1D -2004 (IEC 62439-1), RSTP sa MRP-om |
|
Upravljanje |
TFTP, LLDP (802.1AB), V.24, http, zamke, SNMP V1 / V2 / V3, Telnet |
|
Dijagnostika |
Adresa upravljanja, adresa relearn detekcija, kontakt signala, indikacija statusa uređaja, LED-ovi, syslog, dupleks neusklađenost, RMON (1,2,3,9), port zrcaljenja 8: 1, sistemske informacije, samo-ispitivanja na hladnom startu, SFP menadžment, prekidač |
|
Konfiguracija |
AutoConfiguration adapter ACA11 Ograničena podrška (RS20 / 30/40, MS20 / 30), Automatska konfiguracija Poništavanje (povratna leđa), Konfiguracija otiska prsta, BOOTP / DHCP klijent sa Automatsko-konfiguracija, autokonfiguracija adapter ACA21 / 22 (USB), Hidiscovery, DHCP relej sa opcijom 82, sučelje naredbenog retka (CLI), potpuno opremljena podrška za mib, web-set za upravljanje kontekstu |
|
Sigurnost |
Sigurnost porta i IP-a, MAC-baca zasnovana na portu, pristup upravljanju Ograničeno od strane VLAN, SNMP zapisivanje, lokalno upravljanje korisnikom, promjena lozinke na prvom prijavu |
|
Vrijeme sinhronizacija |
SNTP klijent, SNTP server |
|
Industrijski Profili |
Ethernet / IP protokol, Profinet IO protokol |
|
Ostalo |
Ručni prelaz kabla |
|
Presisings |
Standard |
Ambijentuvjeti
|
Radno temperatura |
0-+60 Stupanj |
|
Skladištenje / transport temperatura |
-40-+70 Stupanj |
|
Rođak vlaga (ne-Kondenzacija) |
10-95 % |
Mehanički izgradnja
|
Dimenzije (WxHXD) |
110 mm x 131 mm x 111 mm |
|
Težina |
650 g |
|
Ugradnja |
Din šina |
|
Zaštita klasa |
IP20 |
Mehanički stabilnost
|
IEC 60068-2-6 vibracija |
1 mm, 2 Hz -13. 2 Hz, 9 0 min.; 0,7 g, 13,2 hz -100 Hz, 90 min; 3,5 mm, 3 Hz -9 Hz, 10 ciklusa, 1 oktava / min.; 1 g, 9 Hz -150 Hz, 10 ciklusa, 1 oktava / min |
|
IEC 60068-2-27 šok |
15 g, 11 ms Trajanje, 18 šokova |
EMC smetnje imunitet
|
En 61000-4-2 elektrostatički ispuštati (ESD) |
6 kV kontakt ispust, 8 kV pražnjenje zraka |
|
En 61000-4-3 elektromagnetski polje |
10 V / m (80-1000 MHz) |
|
En 61000-4-4 brz prolazi (Burst) |
2 kV Power Line, 1 kV linija podataka |
|
En 61000-4-5 prenaponski napon |
Linija za napajanje: 2 kV (linija / zemlja), 1 kV (linija / linija), 1 kV linija podataka |
|
En 61000-4-6 Sproveden Imunitet |
3 V (10 kHz -150 KHz), 10 V (150 kHz -80 MHz) |
EMC emitiran imunitet
|
En 55032 |
EN 55032 Klasa A |
|
FCC CFR47 Dio 15 |
FCC 47CFR Dio 15, klasa A |
Odobrenja
|
Osnova Standard |
CE, FCC, EN61131 |
|
Sigurnost od industrijski kontrola oprema |
CUL 508 |
|
Opasan lokacije |
Culus ISA12.12.01 Class1 Div.2 (CUL 1604 CLASS1 DIV.2) |
Opseg dostava i pribor
|
Pribor |
Željeznički napajanje RPS30, RPS60, RPS90 ili RPS120, terminalni kabel, softver za upravljanje mrežnim upravljanjem industrijskim kolima, automatsko konfiguracijsko adapter (ACA 21- USB), 19 "-din adapter |
|
Opseg od dostava |
Uređaj, terminalni blok, opća sigurnosna uputstva |
DaljeUpute
|
Proizvod Dokumentacija |
https://www.doc.hirschmann.com/index.html |
|
Certifikati |
https://www.doc.hirschmann.com/certificates.html |
|
Softver Preuzeti |
https://hirschmann-support.belden.com/en-us/downloads |
