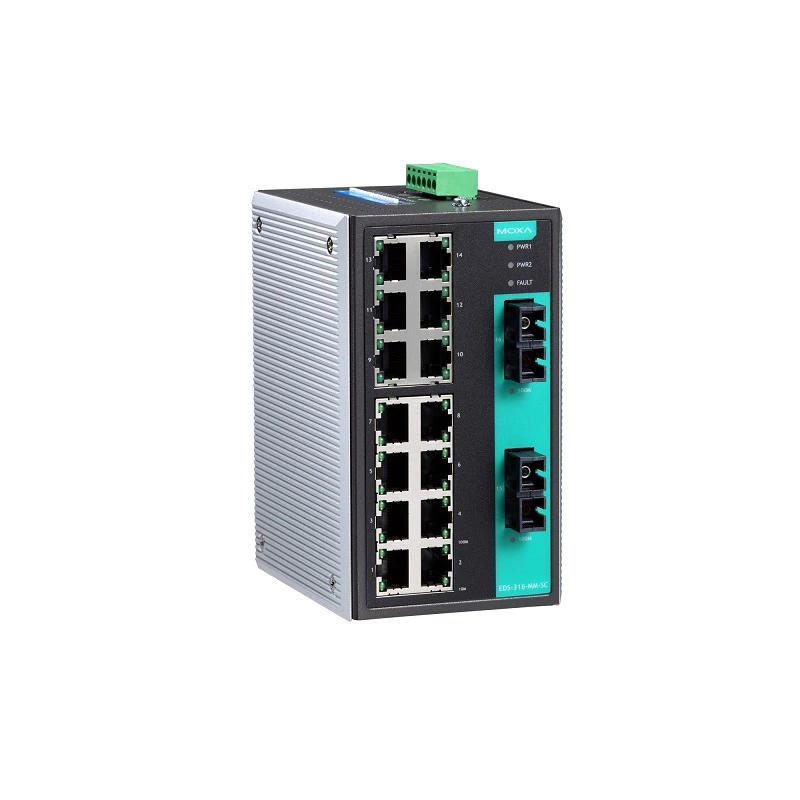

Mox eds -316- mm-sc16- Port Nenamanited Ethernet prekidači

Uvođenje

Moxa EDS -316- MM-SC Ethernet sklopke pružaju ekonomično rješenje za vaše industrijske Ethernet veze. Ovi 16- sklopke porta dolaze sa ugrađenom funkcijom upozorenja o relejnu koja upozorava mrežne inženjere kada se pojave kvarovi za napajanje ili luke. Pored toga, prekidači su dizajnirani za oštre industrijska okruženja, poput opasnih lokacija definiranih klasom I Div. 2 i ATEX zona 2 standarda.

Prekidači su u skladu sa FCC, UL i CE standardima i podržavaju ili standardni raspon radne temperature od -10 do 60 stepeni ili širokim rasponu radne temperature od -40 do 75 stepeni. Svi prekidači u seriji podvrgavaju se 100% ispita za spaljivanje kako bi se osiguralo da ispune posebne potrebe aplikacija za kontrolu industrijske automatizacije. Moxa EDS -316- MM-SC prekidači mogu se lako instalirati na DIN šinu ili u razvodnoj kutiji.

Karakteristike i Prednosti

Relej izlazno upozorenje za prekid napajanja i alarma za prekid porta

Emitovanje zaštite oluje

-40 do 75 stepena široki radni raspon radne temperature (-t modeli)

Specifikacije

Ulaz / izlaz Sučelje

Alarm Kontakt Kanali

1 relejni izlaz sa strujom nosivosti 1 A @ 24 VDC

Ethernet Sučelje

10 / 100Baset (x) Luke (RJ45 Konektor)	EDS -316 Modeli: 16 EDS -316- MM-SC / MM-ST / MS-SC / SS-SC modeli: 14 EDS -316- SS-SC -80 Modeli: 14 EDS -316- M-SC / M-M-ST / S-SC modeli: 15 Auto MDI / MDI-X veza
100basefx Luke (multi-mod SC Konektor)	EDS -316- M-SC modeli: 1 EDS -316- MM-SC modeli: 2 EDS -316- MS-SC modeli: 1
100basefx Luke (multi-mod Ul Konektor)	EDS -316- M-ST Modeli: 1 EDS -316- MM-ST Modeli: 2
	EDS -316- MS-SC modeli: 1 EDS -316- S-SC modeli: 1 EDS -316- SS-SC modeli: 2
100BaseFX portovi (SC konektor za jedno režim, 80km)	EDS -316- SS-SC -80 Modeli: 2
Standardi	IEEE 802.3 za 10baset IEEE 802.3U za 100baset (x) i 100basefx IEEE 802.3x za kontrolu protoka

Dipl Prebaciti Konfiguracija

Ethernet Sučelje

Port Break Alarm

Prebaciti Nekretnine

Paket Pufer Veličina	1,25 Mbits
Mac Tablica Veličina	4 K
Obrada Vrsta	Trgovina i naprijed

Snaga Parametri

Ulaz Napon	12.12.48 VDC Suvišni dvostruki ulazi
Ulaz Struja	0 34 A (EDS -316) @ 24 VDC 0 35 A (EDS -316- S-SC) @ 24 VDC 0 35 A (EDS -316- M-SC, EDS -316- M-ST) @ 24 VDC 0 40 A (EDS -316- SS-SC) @ 24 VDC 0 39 A (EDS -316- MM-SC, EDS -316- MM-ST) @ 24 VDC
Priključak	1 uklonjiva 6- kontakt terminalski blok (i)
Radno Napon	9,6 do 60 VDC
Obrnuti Polaritet Zaštita	Podržan
Preopterećenje Struja Zaštita	Podržan

Fizički Karakteristike

Stanovanje	Metalni
IP Rejting	IP30
Dimenzije	80,1 x 135 x 105 mm (3,15 x 5,31 x 4,13 u))
Težina	1140 g (2,52 lb)
Instalacija	Montaža din-šina Montaža na zid (sa opcionalnim kompletom)

Ekološki Ograničenja

Radno Temperatura

Standardni modeli: -10 do 60 stepeni (14 do 140 stepeni f)

Široka temp. Modeli: -40 do 75 stepeni (-40 do 167 stepeni f)

Skladište Temperatura (paket uključeno)

-40 do 85 stepeni (-40 do 185 stepeni f)

Ambijent Rođak Vlaga

5 do 95% (ne-kondenzacija)

Standardi i Certifikati

Sigurnost	Hr 62368-1 Ul 508 Ul 60950-1 CSA C22.2. 60950-1
EMC	EN 55032/35
EMI	CISPR 32, FCC dio 15b klase a
EMS	IEC 61000-4-2 ESD: Kontakt: 6 kV; Zrak: 8 kV IEC 61000-4-3 RS: 80 MHz do 1 MHz: 20 V / M IEC 61000-4-4 EFT: snaga: 2 kV; Signal: 1 kV IEC 61000-4-5 Presvlačenje: snaga: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Opasan Lokacije	Atex Klasa I Division 2
Vibracija	IEC 60068-2-6
Šok	IEC 60068-2-27
Slobodan	IEC 60068-2-32
Pomorski	DNV

MTBF

Vrijeme

EDS -316 Modeli: 2.226.219 sati

EDS -316- MM / MS / SS Modeli: 1.904.659 sati EDS -316- M / S Modeli: 2.048,802 sati

Standardi

Mil-hdbk -217 f

Paket Sadržaj

Uređaj

1 x EDS -316 serijski prekidač

Instalacija Komplet

4 x kapa, plastika, za RJ45 port

1 x kapa, plastična, za SC Fiber port (-m-SC / S-SC modeli)

2 x kapa, plastična, za SC Fiber port (-ms-sc / mm-sc modele)

1 x kapa, plastična, za priključak ST vlakna (-m-st modera)

2 x kapa, plastična, za priključak ST vlakna (-mm-st modela)

Dokumentacija

1 x Vodič za brzu instalaciju 1 x Garantna kartica

Dimenzije

Naručivanje Informacije

Model Ime	10 / 100Baset (x) Luke RJ45 Konektor	100basefx LukeMulti-mod, SCKonektor	100basefx LukeMulti-mod, UlKonektor	100basefx Luke Jedan režim, SC Konektor	Radno Temp.
Eds -316	16	–	–	–	-10 do 60 stepeni
Eds -316- t	16	–	–	–	-40 do 75 stepena
Eds -316- M-sc	15	1	–	–	-10 do 60 stepeni
Eds -316- m-sc-t	15	1	–	–	-40 do 75 stepena
Eds -316- m-ul	15	–	1	–	-10 do 60 stepeni
EDS -316- M-ST-T	15	–	1	–	-40 do 75 stepena
Eds -316- mm-sc	14	2	–	–	-10 do 60 stepeni
Eds -316- mm-sc-t	14	2	–	–	-40 do 75 stepena
Eds -316- mm-st	14	–	2	–	-10 do 60 stepeni
Eds -316- mm-st-t	14	–	2	–	-40 do 75 stepena
EDS -316- MS-SC	14	1	–	1	-10 do 60 stepeni
Eds -316- S-sc	15	–	–	1	-10 do 60 stepeni
Eds -316- S-SC-T	15	–	–	1	-40 do 75 stepena
Eds -316- SS-sc	14	–	–	2	-10 do 60 stepeni
EDS -316- SS-SC -80	14	–	–	2	-10 do 60 stepeni
EDS -316- SS-SC-T	14	–	–	2	-40 do 75 stepena

Pribor (prodano) zasebno)

Snaga Zalihe

Dr -120-24	120W / 2.5A DIN-RAZINA 24 VDC napajanje sa univerzalnim 88 do 132 VAC ili 176 do 264 VAC unosa prekidačem ili 248 do 370 VDC ulaz, -10 do 60 stepeni radne temperature
Dr -4524	45W / 2A DIN-LILL 24 VDC napajanje sa univerzalnim 85 do 264 VAC ili 120 do 370 VDC ulaz, -10 do 50 stepeni C Radna temperatura
Dr -75-24	75W / 3.2A DIN-LILL 24 VDC napajanje sa univerzalnim 85 do 264 VAC ili 120 do 370 VDC ulaz, -10 na 60 stepeni radne temperature
MDR -40-24	DIN-RAZINA 24 VDC napajanje sa 40W / 1.7a, 85 do 264 VAC, ili 120 do 370 VDC ulaz, -20 do 70 stepeni radne temperature
MDR -60-24	DIN-WALL 24 VDC napajanje sa 60W / 2.5A, 85 do 264 VAC, ili 120 do 370 VDC ulaz, -20 do 70 stepeni radne temperature

Montaža na zidu Setovi

Wk -46

Zidni komplet, 2 ploče, 8 vijka, 46,5 x 66,8 x 1 mm

Montaža nosača Setovi

Rk -4 u

19- Inčni komplet za ugradnju regala
